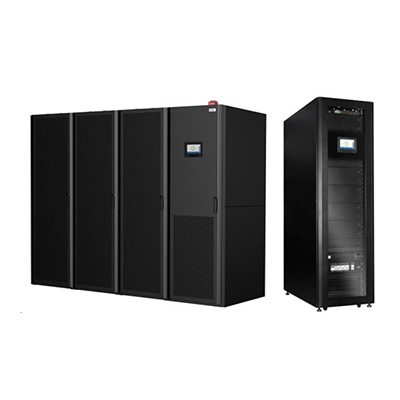

山特靈聚系列將數據中心物理基礎設施產品整合集成為一個系統，包含電源、配電、制冷、機架、監控、布線等子模塊。該方案產品，包括針對小微型分支機構設計單機柜整體解決方案和中小型機房多機柜整體解決方案，為客戶一站式提供了機房物理基礎設施。為客戶提供更可靠的系統兼容性，更靈活合理的配置，更快速的交付周期，更整潔的機房環境，更低的投入和運營成本，及安全可靠節能的系統保障。 單機柜系統額定容量：3/6kVA/套 多機柜系統額定容量：10-30kVA/套 機柜數量：1-10柜/套
適用環境和行業
核心優勢
| 項目 | 靈聚 -S31 | 靈聚 -S61 | |
| 系統規格 | 尺寸（W×D×H） | 600mm×1200mm×2000mm | |
| 機柜數量 | 1 | ||
| PUE（滿載） | 最優可達 1.2 | ||
| 輸入功率 | AC 220V，單相，50/60Hz | ||
| 4.0kW | |||
| 單機柜最大功率密度 | 3.0kW/ 機柜 | ||
| 系統推薦 IT 負載總功率 | Max 2.7kW | Max 3kW | |
| 空調供電保護 | 系統需降額支持（不推薦） | 支持 | |
| 安裝場地 | 高架地板安裝 / 普通地面安裝 | ||
| 電源子系統 | UPS 容量 | 3kVA | 6kVA |
| UPS 型號 | Rack 系列機架式 UPS 3kVA | Rack 系列機架式 UPS 6kVA | |
| UPS 額定輸入 | 110~300VAC | 121VAC~275VAC | |
| UPS 輸出功因 | 0.9 | ||
| UPS 安裝方式 | 機架式安裝，2U 安裝高度 | 機架式安裝，3U 安裝高度 | |
| 配電子系統 | 安裝尺寸 | 機架式安裝，3U 安裝高度 | |
| 配電盤配置 | 整合市電輸入和 UPS 輸出，帶防雷模塊和系統維護旁路功能 | ||
| 0U-PDU | 16A 基本型 0U PDU (20*C13+4*C19） | ||
| 制冷及氣流管理子系統 | 精密空調總冷量 | 3.5kW | |
| 精密空調總送風量 | 580m3/h | ||
| 精密空調送風方式 | 前送風，后回風 | ||
| 精密空調供電方式 | 220V AC（－ 10％～＋ 10％） | ||
| 精密空調安裝方式 | 機架式安裝，水平安裝于機柜內部底部，5U 安裝高度 | ||
| 氣流封閉方式 | 冷熱通道全封閉 | ||
| 機柜子系統 | 機柜尺寸（W×D×H） | 600mm×1200mm×2000mm (42U) | |
| 機柜靜態承重 | 1500kg | ||
| 客戶可用空間 | 31U | 30U | |
| 機柜內部操作照明 | 支持選配 | ||
| 外觀顏色 | RAL9005 | ||
| 前門 | 單開玻璃門 | ||
| 后門 | 雙開鈑金門 | ||
| 監控子系統 | 監控主機 | 機架式安裝，1U 高度 | |
| 本地監控界面 | 7 英寸 彩色觸摸屏 | ||
| 遠程監控 | 網頁集成監控軟件 | ||
| 監控內容 | 系統內電力、制冷、煙霧、水浸、門磁等 | ||
| 傳感器 | 水浸 *1，溫濕度 *1，煙感 *1，門磁 *2 | ||
備注
• 山特公司致力于技術創新和產品完善設計。圖片僅供參考，產品以實物為準；
• 空調的制冷量是在回風 24℃ DB、相對濕度 50% 時測得；
• 有配套的電池及電池柜可選。
|
項目 |
H3M1D15 | H4M2D20 | H5M2D20 | H6M2M51 | |
| 總系統 | 尺寸 (W*D*H) | 2.46*1.36*2.05m | 3.66*1.36*2.05m | 4.26*1.36*2.05m | 4.86*1.36*2.05m |
| 機柜數量（個） | 3 | 4 | 5 | 6 | |
| PUE | up to 1.5 | ||||
| 系統容量 | 15kVA | 20kVA | 20kVA | 25kVA | |
| 安裝方式 | 架空地板 / 普通地板 | ||||
| 電源子系統 | UPS 容量 | 15kVA | 20kVA | 20kVA | 25kVA |
| 標配 UPS | Rack 系列機架式 UPS 15KVA | Rack 系列機架式 UPS 20KVA | Rack 系列機架式 UPS 20KVA | MP 25 kVA | |
| UPS 額定輸入 | 380V / 50Hz | ||||
| UPS 整機效率 | >92% | ||||
| 選配UPS（模塊化） | MP 15 kVA | MP 20 kVA | MP 20 kVA | / | |
| UPS 額定輸入 | 380 V, 3 相 / 50Hz | 380 V, 3 相 /50Hz | 380 V, 3 相 /50Hz | / | |
| UPS 整機效率 | >92% | / | |||
| 配電子系統 | 配電盤尺寸 | 19'' x600mm x 3U | 19'' x600mm x 3U | 19'' x600mm x 3U | 19'' x600mm x 6U |
| PDU |
每個機柜配置 2 條PDU； 標配12 位10A 輸出，輸入32A； 多種規格可選 |
每個機柜配置 2 條PDU； 標配12 位10A 輸出，輸入32A； 多種規格可選 |
每個機柜配置 2 條PDU； 標配12 位10A 輸出，輸入32A； 多種規格可選 |
每個機柜配置 2 條PDU； 標配12 位10A 輸出，輸入32A； 多種規格可選 |
|
| 制冷子系統 | 供電方式 | 380V / 50Hz | 380V / 50Hz | 380V / 50Hz | 380V / 50Hz |
| 制冷方式 | 直膨風冷 | 直膨風冷 | 直膨風冷 | 直膨風冷 | |
| 總冷量 | 12.7 kW / 臺， 1 臺 | 12.7 kW / 臺，2 臺 | 12.7 kW / 臺， 2 臺 | 12.7 kW / 臺， 2 臺 | |
| 風量（每臺） | 3200m3/h | 6400m3/h | 6400m3/h | 6400m3/h | |
| 送風方式 | 后回風，前送風 | 后回風，前送風 | 后回風，前送風 | 后回風，前送風 | |
| 回風濾網等級 | G4 | G4 | G4 | G4 | |
| 空調柜規格 | 42U x 600mm x 1360mm | 42U x 600mm x 1360mm | 42U x 600mm x 1360mm | 42U x 600mm x 1360mm | |
| 機柜子系統 | 機柜數量（個） | 3 | 4 | 5 | 6 |
| 單機柜參數 | 42U x 600mm x 1360mm | 42U x 600mm x 1360mm | 42U x 600mm x 1360mm | 42U x 600mm x 1360mm | |
| 機柜靜態承重 | 1300kg | ||||
| 機柜散熱開孔率 | 75% | ||||
| 空調柜 | 1* 42U x 600mm x 1360mm | 2* 42U x 600mm x 1360mm | 2* 42U x 600mm x 1360mm | 2* 42U x 600mm x 1360mm | |
| 監控子系統 | 監控系統主機 | 19'' x 360mm x 1U | 19'' x 360mm x 1U | 19'' x 360mm x 1U | 19'' x 360mm x 1U |
| 本地界面 | 7'' LCD | 7'' LCD | 7'' LCD | 7'' LCD | |
| 遠程監控設備 | Web 版遠程監控和專業集中監控軟件監控 | ||||
| UPS、空調監控 | 支持 | ||||
| 消防聯動 | 支持 | ||||
| 溫濕度 | 6 個，可擴展支持 32 個 | ||||
| 水浸、煙感、門磁 | 1 浸傳感器 / 空調；1 煙霧傳感器 / 空調；2 門磁傳感器 / 機柜 | ||||
| 布線子系統 | 強電走線槽 x1 | 強電走線槽 x1 | 強電走線槽 x1 | 強電走線槽 x1 | |
| 柜內理線槽 | 弱電走線槽 x1 | 弱電走線槽 x1 | 弱電走線槽 x1 | 弱電走線槽 x1 | |
| 橋架 | 選配 | 選配 | 選配 | 選配 | |
備注
• 山特公司致力于技術創新和產品完善設計。圖片僅供參考，產品以實物為準。
• 空調的制冷量是在回風 24℃ DB、相對濕度 50% 時測得
• 山特 PDU 多種規格可選
• 有配套的電池及電池柜可選
• 可選機架式模塊化空調
