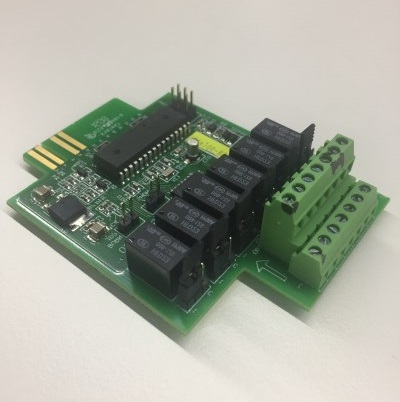

為UPS外圍監控提供干接點(dry-contact)界面，以接點訊號來反映UPS運行狀態。
適用機型
• 適用于山特C1K（S）~3C20KS、RACK UPS；
注：山特3C3系列UPS皆內置AS400界面功能。
適用范圍
• IBM服務器、 PC機、工作站等設備的應用。
• 工業設備自動控制及通訊的應用。
• 山特僅提供界面（干接點），用戶自制應用程序
| AS-400干接點卡適用機種 | |||
| 有短卡智能卡槽的山特UPS |
| AS400卡僅提供干接點訊號,以下為卡片內零件所能承受規格參數的最大值 | ||||
| 參數（ Parameter) | Symbol | Max | Unit | |
| 二極管（Diode） | 反向電壓（Reverse Voltage) | VR | 6 | V |
| 正向電流 (Forward Current) | F | 80 | mA | |
| 正向峰值電流(Peak Forward Curren) | IF(Peak) | 1 | A | |
| 繼電器觸點(Relay) | 直流電壓(DC Voltage) | VDC | 24 | V |
| 直流電流(DC Current) | IDC | 1 | A | |
| 腳位定義與說明 | ||||
| Pin | 訊號定義 (Signal Definition) | 原因(Cause) | I/O | 短路帽跳法(Jump Cap) |
| 9 | UPS故障（UPS fault） | UPS故障 | Out | NO：JP1 2-1 |
| NC：JP1 2-3 | ||||
| 11 | 警示聲響（Sound Alarm） | 1. 市電異常 | Out | NO：JP4 2-1 |
| 2. UPS告警或故障 | ||||
| 3. 旁路供電 | ||||
| 4. AS400 通訊異常 | ||||
| (開機15秒后,持續通訊異常燈閃爍） | NC：JP4 2-3 | |||
| 1,3,6,10 | 外部電源接地接地 | In | ||
| 12 | 遠程關機 | 電池模式關機/UPS自測試（3-10s信號有效） | In | 自測試：JP8 2-1 |
| Remote Shutdown/ UPS自測試（(UPS Test)） | ||||
| 8 | 干接點共點(Common) | In | ||
| 13 | Pin 14,12 對應接地 | |||
| （內部接地） | 旁路供電 | Out | NO: JP5 2-1 | |
| 2 | 旁路供電(Bypass Active) | NO: JP5 2-3 | ||
| 4 | 電池低電位 | 電池低電位 | Out | NO: JP2 2-1 |
| (Battery Low) | NO: JP2 2-3 | |||
| 5 | UPS輸出 (UPS ON) | UPS輸出 | Out | NO: JP4 2-1 |
| NO: JP4 2-3 | ||||
| 7 | 市電異常 | 市電異常 | Out | NO: JP6 2-1 |
| （Utility Failure） | NO: JP6 2-3 | |||
